椭球面系列---直线上离椭球面最近的点

前面给出了射线与椭球体的交点问题的求解，本节讨论当射线与椭球面无交点时，那么在椭球面上离射线最近的点在那里？

本文给出具体的计算原理和矩阵表达的过程，便于编程计算。

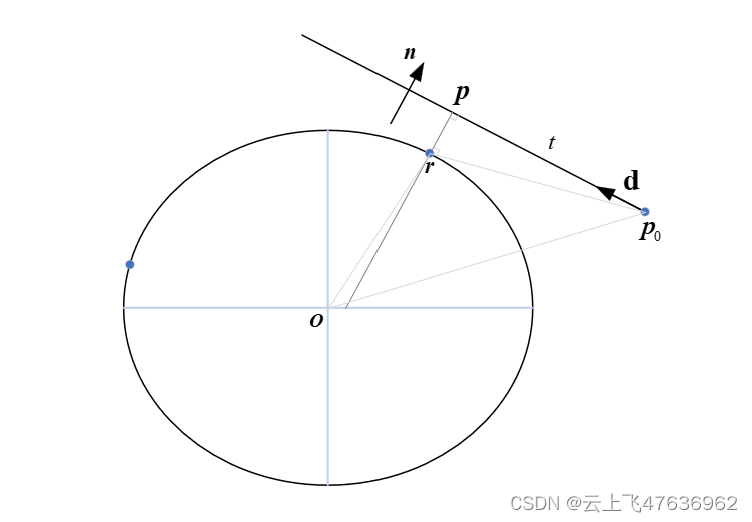

见下图，已知射线(点为\(\mathbf{p}_0\)，单位方向为\(\mathbf{d}\))，令射线与椭球面最近的点为\(\mathbf{p}\)，对应的椭球面上的点为\(\mathbf{r}\)，如何确定\(\mathbf{p}\)和\(\mathbf{r}\)的笛卡尔坐标？

直线与椭球面的最近距离

首先不加证明的给出几个基本性质：

由点\(\mathbf{p}_0\)出发的射线和椭球体中心组成的平面与椭球体的截面为椭圆(上图即为截面内的射线和对应的椭圆，注意此椭圆的半长轴和半短轴未知，但是我们用不到）。
由于椭球面为凸面体，所以椭球面上离直线最近的点必定位于此截面内。
点到直线的距离最短为点到直线的垂线，因此\(\mathbf{r}-\mathbf{p}\)必定垂直于直线。
过椭球面上最近点\(\mathbf{r}\)的切平面必定垂直于上述的截面，也就是说切平面的法向量(椭球面法向量)垂直于直线。

综合以上性质，我们可以知道，利用射线可以求得截面内垂直于射线的向量\(\mathbf{n}\)，也就是椭球面在\(\mathbf{r}\)点处的法线向量（切平面法向量）。

首先，求解向量\(\mathbf{n}\)，可由下式给出：

\[ \mathbf{n}=-\mathbf{d}\times(\mathbf{d}\times\mathbf{p}_0) \]

在椭球面系列—基本性质一文中，我们给出了椭球面的法线基本性质，可得:

\[ k^2=\mathbf{n}^T\mathbf{C}^{-1}\mathbf{n} \]

那么椭球面上离直线最近的点\(\mathbf{r}\)可由下式给出:

\[ \mathbf{r}=\frac1k\mathbf{C}^{-1}\mathbf{n} \]

下面我们再给出直线上距离椭球面最近的点\(\mathbf{p}\)的求解。由前面给出的几条性质可知，\(\mathbf{r}-\mathbf{p}\)是垂直于直线的。因此将\(\mathbf{r}-\mathbf{p}_0\)投影到直线方向上可得到距离\(t\)：

\[ t=(\mathbf{r}-\mathbf{p}_0)\cdot\mathbf{d} \]

那么射线上距离椭球面最近点\(\mathbf{p}\)可表示为：

\[ \mathbf{p}=\mathbf{p}_0+t\mathbf{d} \]

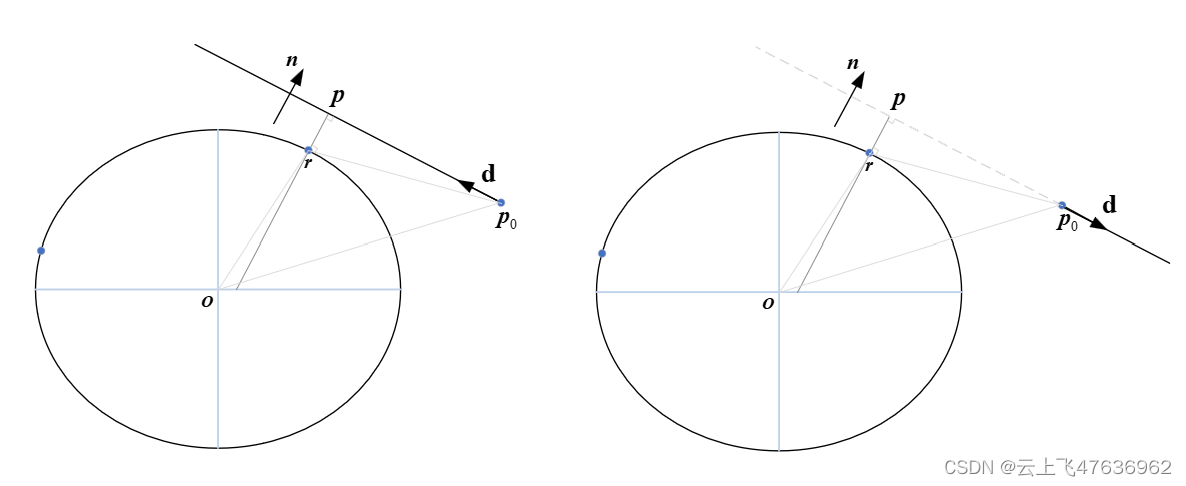

上图推导过程中虽然依赖射线，但是整个过程都是与直线相关的，也就是说，射线的方向不影响结论。见下图，射线的方向\(\mathbf{d}\)相反，但是最终的结论都是求得直线上离椭球面最近点。

直线与椭球面最近距离2

实际编程计算时需要考虑射线情况时，对于上图右图情形，显然射线方向离椭球体距离越来越远，最近点即为\(\mathbf{p}_0\)，用公式表达为：

\[ \mathbf{p}_0\cdot\mathbf{d}>0 \]

另外一种情形，在向量\(\mathbf{n}\)的求解中用到向量的叉乘，如果\(\mathbf{p}_0\)和\(\mathbf{d}\)在一条直线上时则叉乘结果为0，此时对应射线指向椭球圆心，即射线与椭球面相交，那么可使用射线与椭球面的交点计算，而不是使用本算法计算。

修正

本文中的\(\mathbf{r}\)仅在某些情况下才是椭球面上离直线最近的点，不是普遍情况，但是上述过程不影响最后的结果，即：射线上距离椭球面最近点\(\mathbf{p}\)的求解。

点\(\mathbf{p}\)得到后，则可以将笛卡尔坐标转换为大地坐标，从而可求得椭球面上离直线最近的点，详细可见参考2。
