椭球面系列---大地坐标和笛卡尔坐标的相互转换

椭球体下，尤其是地球的旋转椭球体下，大地坐标和笛卡尔坐标的相互转换是最基础的算法了。本章给出两种坐标系下相互转换的原理及相应的转换公式，供参考。

大地坐标

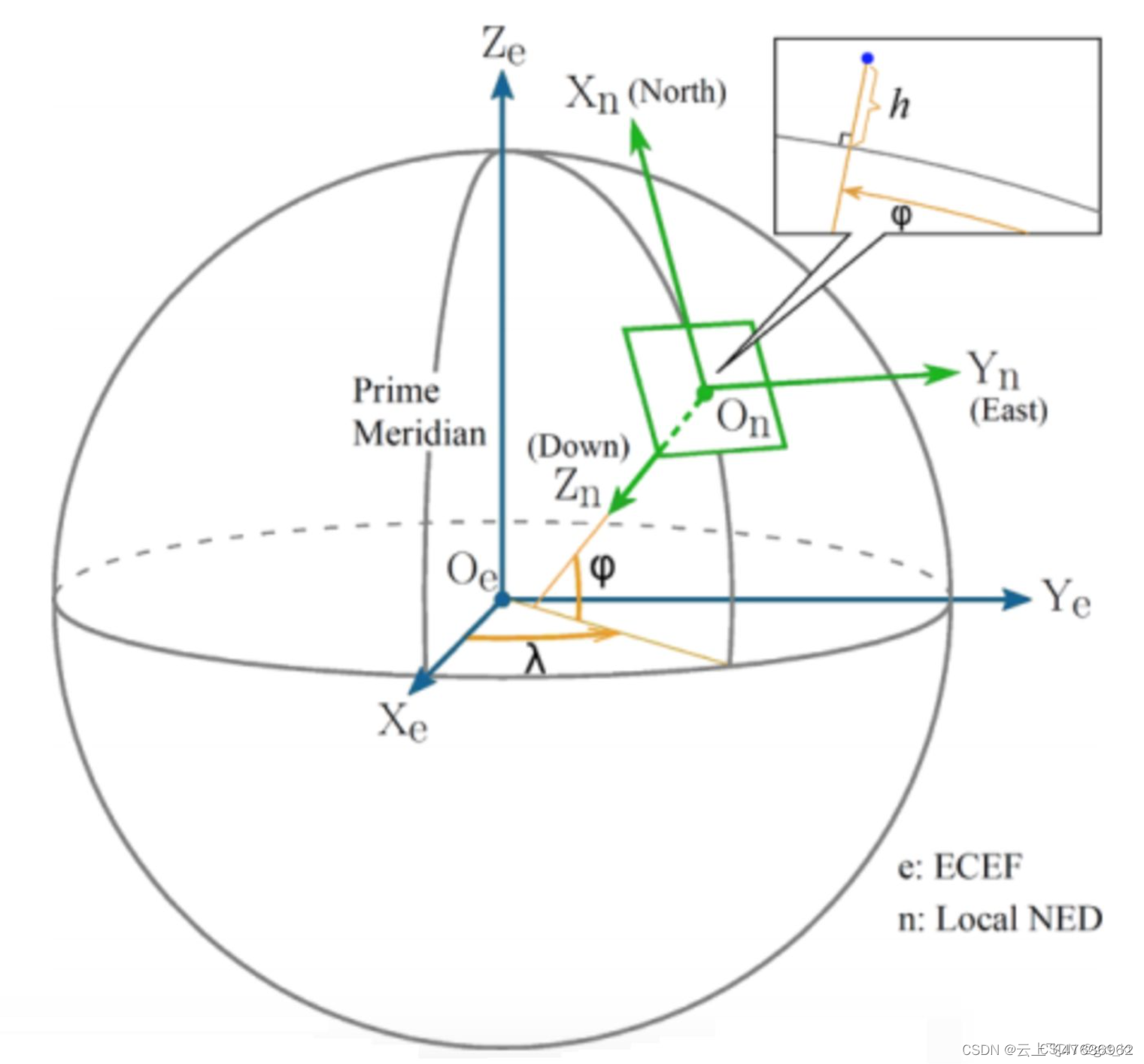

大地坐标（Geodetic coordinate）是大地测量中以参考椭球面为基准面的坐标，点P的位置用大地经度λ、大地纬度φ和大地高H表示。

大地坐标多应用于大地测量学，测绘学等。具体为：

• 大地经度 大地经度是通过该点的大地子午面与起始大地子午面（通过格林尼治天文台的子午面）之间的夹角。规定以起始子午面起算，向东由0°至180°称为东经；向西由0°至180°称为西经。
• 大地纬度 大地纬度是P点在椭球面的投影点的法线与赤道面的夹角，规定由赤道面起算，由赤道面向北从0°至90°称为北纬；向南从0°到90°称为南纬。P点位于椭球面的投影点的法线方向上。
• 大地高度 大地高是地面点沿法线到参考椭球面的距离。

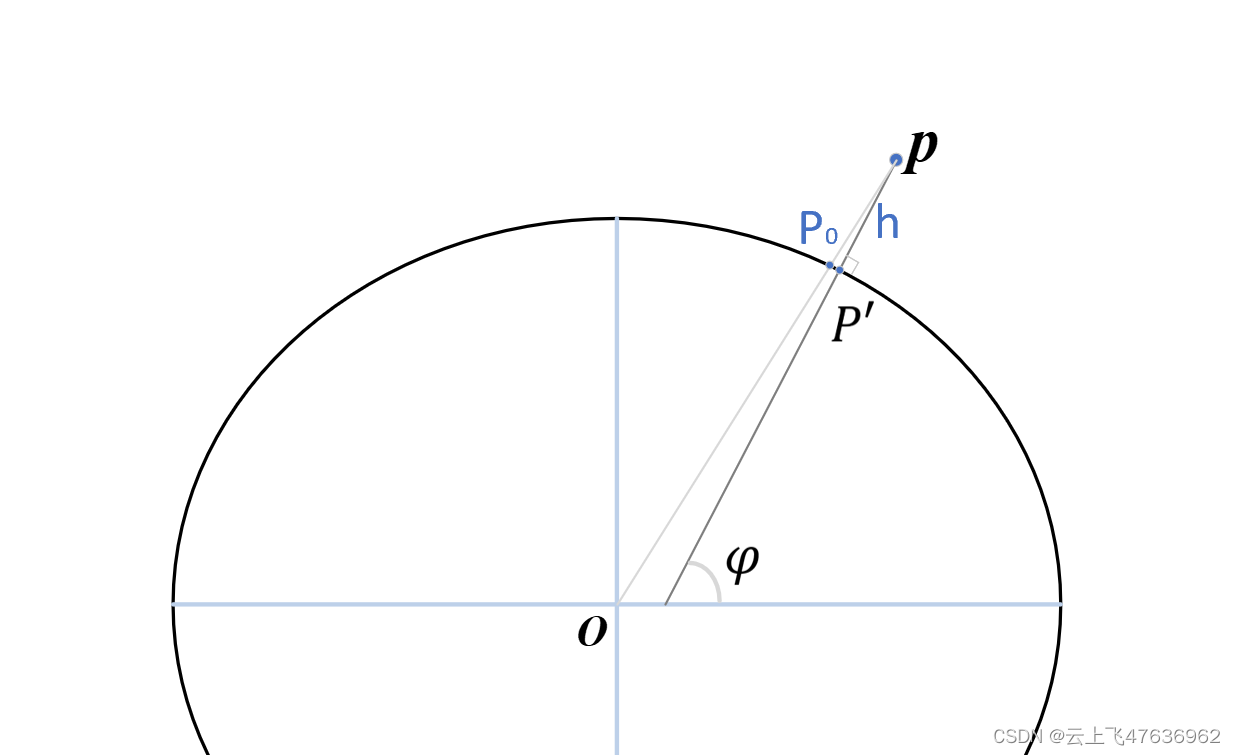

注意大地纬度与地心纬度的区别！大地坐标的示意图如下。

笛卡尔坐标

点P的笛卡尔坐标即为参考椭球体中心直角坐标系下的坐标，使用\((x,y,z)\)表示。

大地坐标 (λ, φ, h) 转换为笛卡尔坐标 (x, y, z)

大地坐标向笛卡尔坐标的转换为直接转换，不需要迭代。

见上图，已知\(P\)点的大地坐标\((\lambda,\varphi,h)\)，\(P'\)为\(P\)点在椭球面上的投影点，即\(P'P\)为\(P'\)点的法线方向(定义为\(\mathbf{n}\))。

法线向量\(\mathbf{n}\)很容易由大地经度和大地纬度计算得到：

在椭球面系列—基本性质一文中我们知道，若已知椭球面上点\(P'\)的法线向量\(\mathbf{n}\)，则可求解\(k\):

从而可以直接计算得到椭球面上点\(P'\)的笛卡尔坐标\((x',y',z')^T\)：

得到点\(P'\)后，则由法向量\(\mathbf{n}\)和高度\(h\)可直接得到点\(P\)的笛卡尔坐标\((x,y,z)^T\)。

笛卡尔坐标 (x, y, z) 转换为大地坐标 (λ, φ, h)

笛卡尔坐标向大地坐标的转换为隐式转换，需要迭代求解。

仍然见上图，\(P'\)点的法线方向(定义为\(\mathbf{n}\))由其笛卡尔坐标\((x',y',z')^T\)表示（这里我们不知道大地坐标，所以不能像式(1)方式来表示）则有：

很明显，此法线\(\mathbf{n}\)为梯度向量的\(1/2\)。

\(P'\)点和\(P\)点的关系可表示为（与式(4)形式相同）：

上式中，\(t\)为法向量的系数，选取合适的\(t\)，则可使得上式成立。

将上式改变为：

由于\(P'\)为椭球面上的点，因此满足椭球面方程：

将式(8)带入上式，并定义函数\(f(t)\):

由于\(P\)点坐标\((x,y,z)\)已知，则变为求解方程\(f(t)=0\)的根。

函数\(f(t)\)为一元函数，且为隐式函数，因此求根一般采用牛顿迭代法(使用一阶导数\(f'(t)\))，即：

迭代求解时，每一步\(t\)可由前一次数值给出：

由式(10)可得一阶导数\(f'(t)\):

下面给出迭代参数\(t\)的初值\(t_0\)的求解。

由上图可知，\(OP\)与椭球面的交点\(P_0\)与\(P'\)点很近，因此首先求解\(P_0\)点的坐标\((x_0,y_0,z_0)\)：

上式中\(d\)可由\(P\)点的坐标\((x,y,z)\)求得：

迭代开始时，将\(P_0\)当作\(P'\)即可。则根据上图几何关系和式(6)，有：

因此\(t_0\)为：

上式中：

使用牛顿迭代法求得\(t\)后，则带入式(8)可求得椭球面投影点于\(P'\)的坐标\((x',y',z')^T\)。

有了\(P'\)点坐标，则椭球面法向量\(\mathbf{n}\)可由式(5)给出。

最终，大地坐标为：

注意，上式中的\(|\mathbf{n}|\)为\(\sqrt{x'^2/a^4+y'^2/b^4+z'^2/c^4}\)。

参考: [1]: 椭球面系列---基本性质 [2]: 学习内容：求一个点到椭球面的距离（下）
